天井

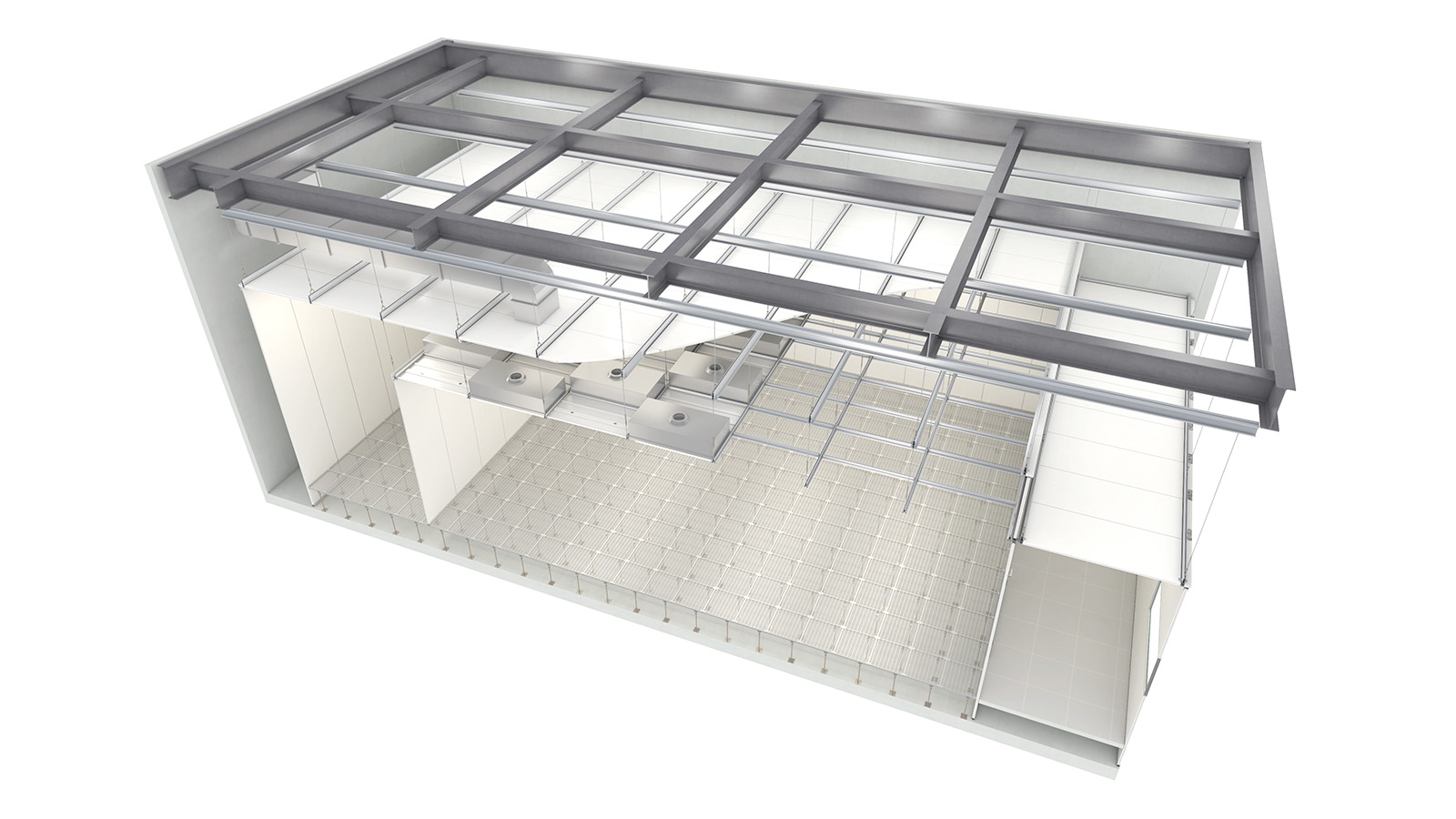

工業系クリーンルーム システム天井
- システム天井
超清浄空間のメンテナンスを容易にします。
特長
- 吊り位置、吊り元のフレキシブルなライン変更が可能です。
- エアサプライチャンバー用天井補強梁は、天井パネルに貫通部の必要がないため、高い気密性を保ちます。
- 内外圧差の高い天井でのたわみやエア抜けを防ぎ、初期性能を長く維持し、移設、増設にも対応します。

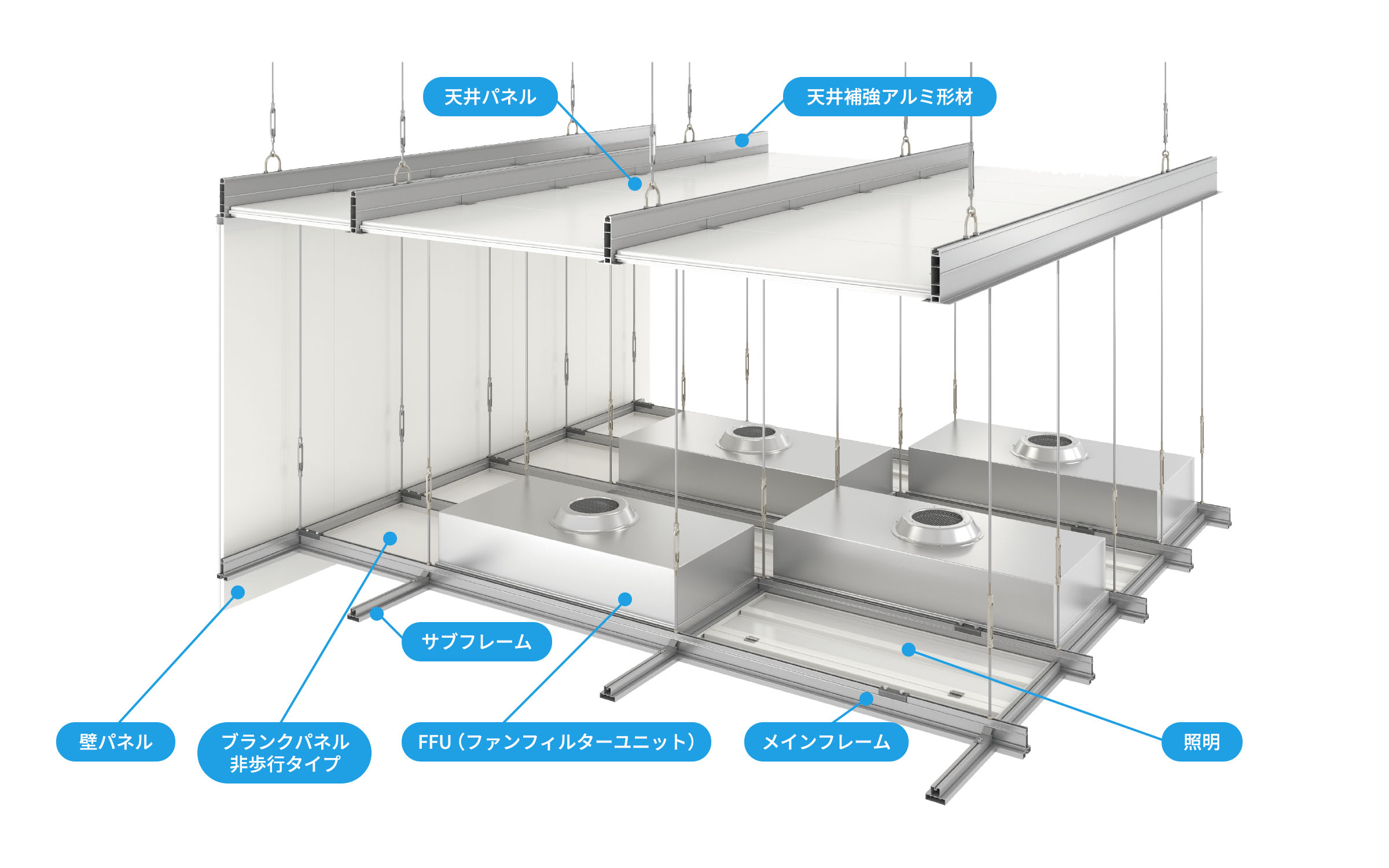

構造
- ブランクパネル（歩行タイプ・非歩行タイプ）
- メインフレーム
- サブフレーム
- 天井パネル
- 天井補強梁（ボルトが貫通しないので機密を高められる＝CR向き）
- FFU（ファンフィルターユニット、空気清浄機のようなもの）
- 照明
型式

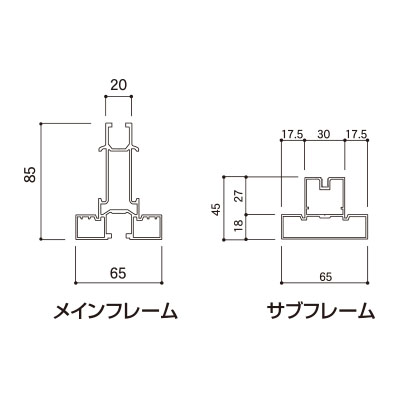

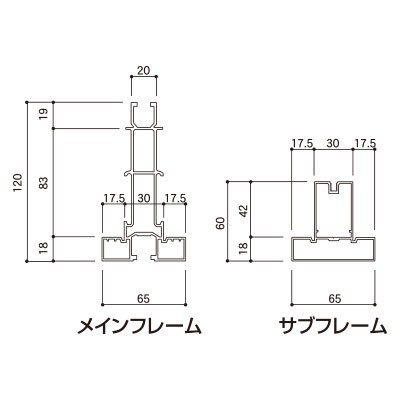

メインフレーム・サブフレーム

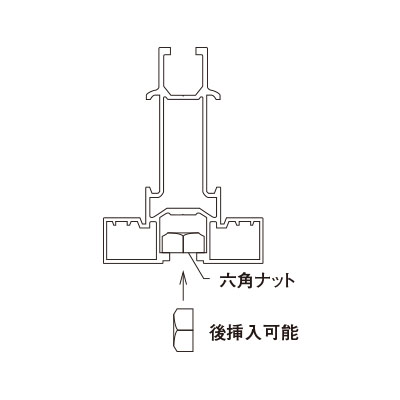

| 型式 | NS65 | NS65H | NS65,NS65H アンダー吊部 ※ | |
|---|---|---|---|---|
| フレーム形状 |
|
|
|
|
| グリッドサイズ | 600×1,200mm／750×1,500mm | 600×1,200mm／750×1,500mm | ||
| 定尺 | メイン材 | 4,800／4,500mm | 4,800／4,500mm | |
| サブ材 | 535／685mm | 535／685mm | ||
- アンダーカバー樹脂タイプは別売りです。画像はNS65の場合でNS65Hも同様です。
天井材
| 型式 | ブランクパネル | |
|---|---|---|
| 非歩行タイプ | 歩行タイプ | |
|
|
|
| 厚み | 20mm | 20mm |
| 材質 | 補強材：ガルバリウム鋼板 表面材：カラー鋼板 |
補強材：ガルバリウム鋼板 表面材：カラー鋼板 |
| 色（マルセルNo.） | サンドホワイト（標準色）9.5Y-7.8/0.6 | サンドホワイト（標準色）9.5Y-7.8/0.6 |
基本性能
- 天井歩行
-
歩行可能（※）
- 工事中の足場としては使用できません。
