アルミグリットシステム天井(サーバー用システム天井)
- システム天井
安全性や空間効率にこだわった設計で、貴重なデータを保護しながらメンテナンスのしやすい環境を実現します。

特長
- 高強度タイプなら耐荷重300kg/m。天井フレームに3連ケーブルラックが吊り下げ可能。
- 高強度タイプなら縦横自由に吊り下げ可能なため、レイアウト変更もフレキシブルに対応。
- 天井裏ブドウ棚工事が不要で天井裏もスッキリ。
- 天井直下のケーブルラックにもケーブルを収納することにより、床下ケーブルの削減による低床や冷却効率の向上を実現。
構造

- メインフレーム
- サブフレーム
- ワイヤーメッシュ
- 岩綿吸音板

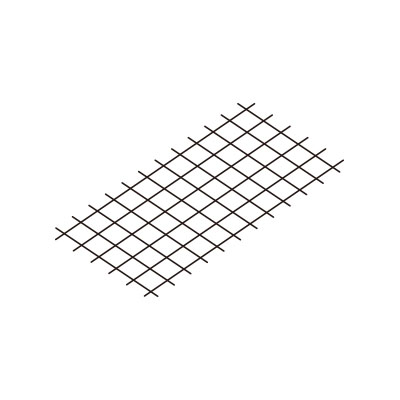

ワイヤーメッシュは、5×562×1162mm 100目天井裏への熱の搬送経路を確保します。

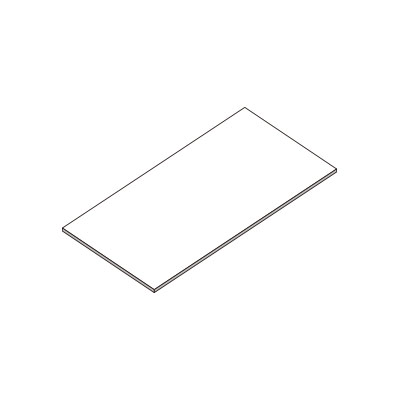

岩綿吸音板は、T15×562×1162mm大判サイズにも対応したオリジナル柄です。
型式
メインフレーム・サブフレーム
型式 | NS65H(高強度タイプ) | NS65H(ノーマルタイプ) | NS65(ノーマルタイプ) |
---|---|---|---|

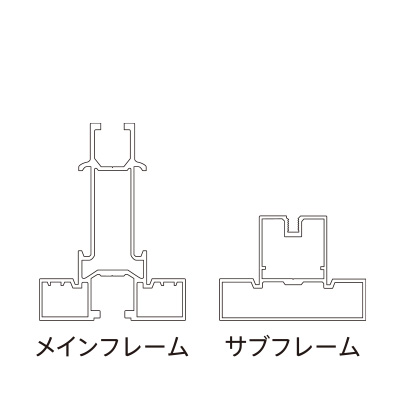

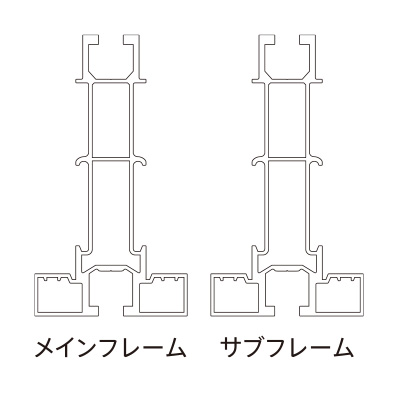

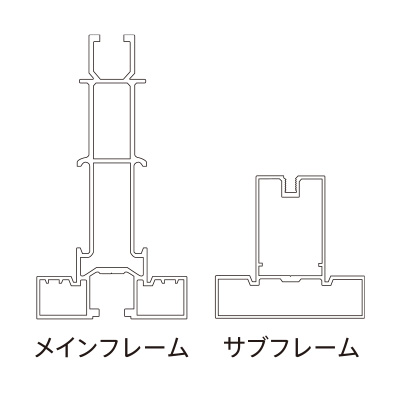

フレーム形状 |
![]() |
![]() |
![]() |
ケーブルラック吊り下げ荷重 | 300kg/m | 200kg/m | 150kg/m |
グリッドサイズ | 1,350×1,350mm(1.83m²) | 600×1,200mm(0.72m²) 750×1,500mm(1.125m²) |
600×1,200mm(0.72m²) 750×1,500mm(1.125m²) |
フレーム重量 | メインフレーム・サブフレーム:2.436kg/m | メインフレーム:2.093kg/m サブフレーム:1.095kg/m |
サブフレーム:1.095kg/m サブフレーム:1.977kg/m |
耐震工法 | 圧縮ブレース(耐震支柱なし) | 圧縮ブレース(耐震支柱なし) | 圧縮ブレース(耐震支柱なし) |
天井材

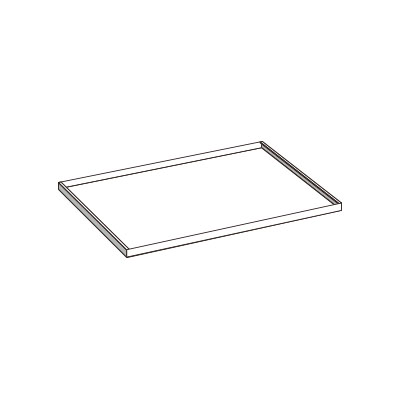

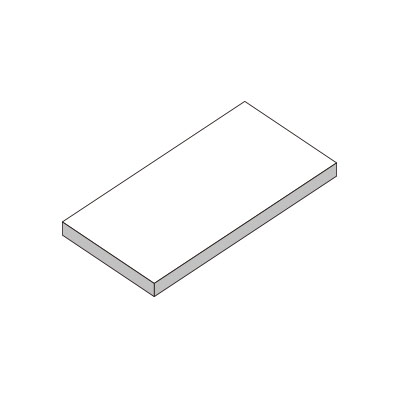

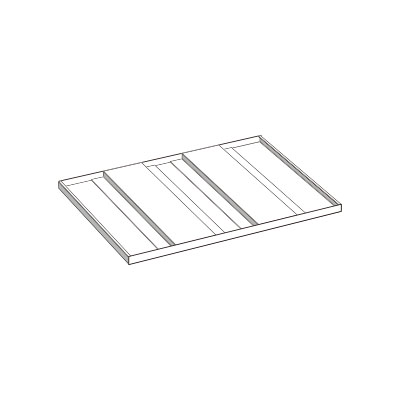

型式 | ブランクパネル | 断熱不燃パネルタイプ | 岩綿吸音板タイプ | ワイヤーメッシュタイプ | |
---|---|---|---|---|---|
非歩行タイプ | 歩行タイプ | ||||
![]() |
![]() |
![]() |
![]() |
![]() |
|
厚み | 20mm | 20mm | 42mm | 15mm | Φ5 □-100×100mm |
材質 | 補強材:ガルバリウム鋼板 表面材:カラー鋼板 |
補強材:ガルバリウム鋼板 表面材:カラー鋼板 |
芯材:ポリイソシアヌレートフォーム 表面材:カラー鋼板 |
- | - |
色(マルセルNo.) | サンドホワイト(標準色)9.5Y-7.8/0.6 | サンドホワイト(標準色)9.5Y-7.8/0.6 | ホワイトグレー(標準色)8.1Y-8.6/0.7 | 白色塗装仕上げ JN95(N9.5) | 粉体塗装(ホワイト) |
基本性能
- 天井歩行
-
歩行可能(※)
- 工事中の足場としては使用できません。
- 歩行できるのは歩行タイプ、断熱不燃パネルタイプです。
