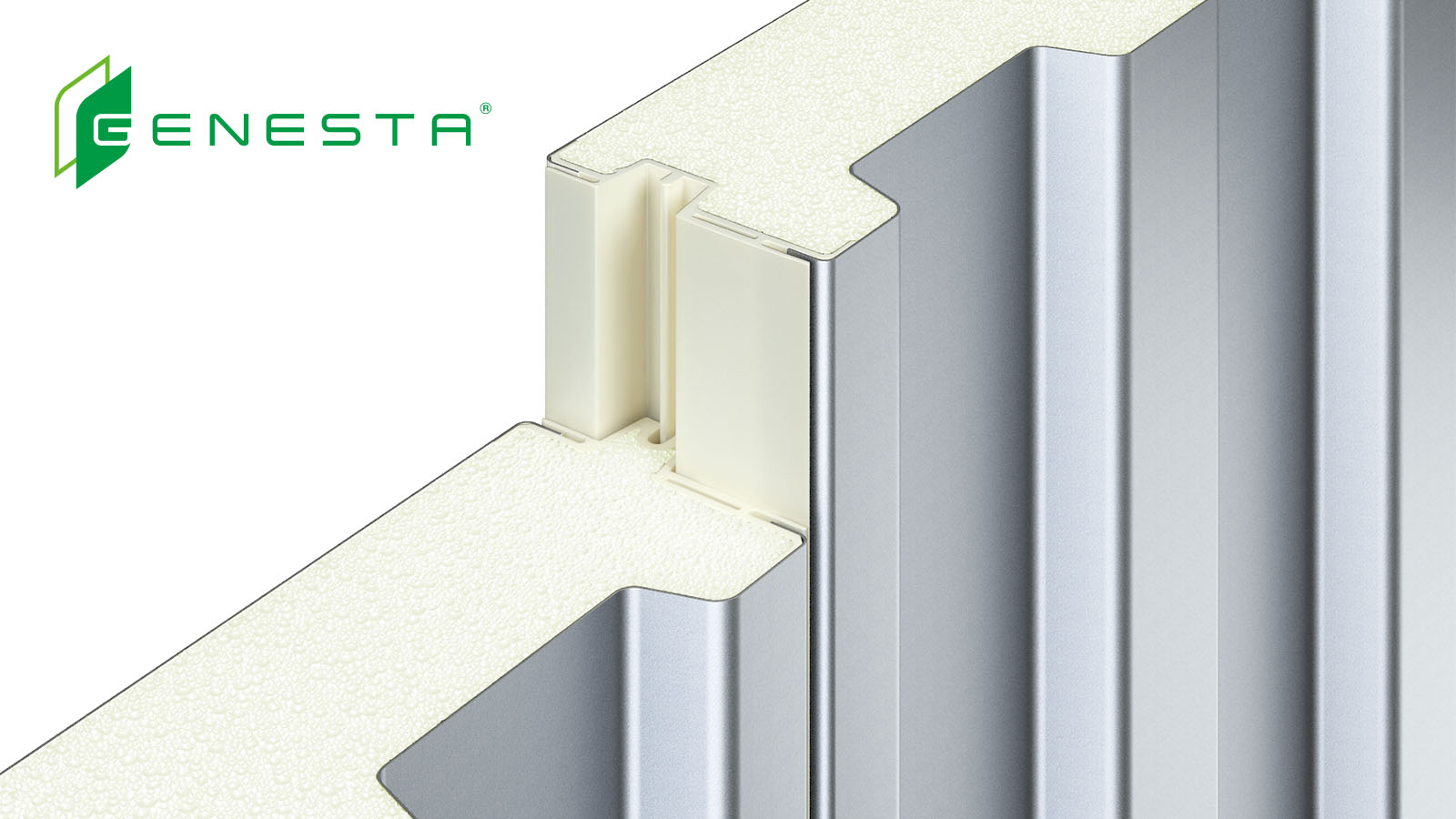

ノンフロン断熱パネル「ジェネスタ」 キースパンパネル

リブ形状で庫内の冷気を効率的に循環。

特長

パネルの長さは最大7.8mまで製作可能。胴縁を使った段継ぎにより、さらに大規模な空間の構築も可能です。表面にリブを付けたキースパンパネルなら冷気を隅々まで伝えます。

  • 第4世代のHFO(ハイドロフルオロオレフィン)の発泡剤を使用したノンフロン断熱パネル。
  • オゾン破壊係数ゼロ、地球温暖化係数も限りなくゼロに近い環境配慮型製品。
  • 優れた断熱性と気密性に加え、抜群のコストパフォーマンスを発揮。

型式

型式 RK FRK FK FPK FTK FFK
形状 キースパン
パネル厚 57mm 90mm 115mm 140mm 165mm 200mm
推奨使用温度 -5℃まで/268K -20℃まで/263K -35℃まで/238K -45℃まで/228K -55℃まで/218K -60℃まで/213K
断熱性能 0.50W/m²・K
(0.43kcal/m²・h℃)
0.28W/m²・K
(0.24kcal/m²・h℃)
0.21W/m²・K
(0.18kcal/m²・h℃)
0.17W/m²・K
(0.15kcal/m²・h℃)
0.14W/m²・K
(0.12kcal/m²・h℃)
0.12W/m²・K
(0.10kcal/m²・h℃)
パネル重量 10.0kg/m² 11.5kg/m² 12.4kg/m² 13.6kg/m² 15.5kg/m² 16.5kg/m²
  • ⾼温域での使⽤は60℃までになります。

基本性能

遮音性能

  • カラー鋼板:25dB
  • カラーアルミ:20dB

パネル内部への機能内蔵

パネル製作時内蔵可能

仕様

パネル主要部材

表面材

  • カラー鋼板
  • ステンレス

芯材

硬質ポリウレタンフォーム

ジョイント方式

樹脂枠かん合方式

寸法

パネル標準幅

900mm

壁パネル最大長さ

7,800mm
