断熱扉（防熱扉）
VQリニアスライド扉09型（片引き）
- VQシリーズ
空間の使用用途に合わせて形を選べる、豊富なラインナップが自慢の断熱扉シリーズです。
型式
| 型式 | RH | FS | |
|---|---|---|---|
| 扉厚（T） | 50mm | 100mm | |
| 最低使用温度 | 268K（-5℃）まで | 238K（-35℃）まで | |
| ヒーターワット数 （w/m） |
立上り | オプション（100V-33W） | 100V-54W |
| ズレ | オプション（100V-45W） | 100V-78W | |
| 標準有効寸法 | 立上り | W860×H1,800mm | |
| ズレ | W860×H1,875mm | ||
| 最大有効寸法 | 立上り | W1,500×H2,000mm | W1,300×H2,000mm |
| ズレ | W1,500×H2,100mm | W1,300×H2,100mm | |
| 最小有効寸法 | 立上り | W750×H1,000mm | |
| ズレ | W750×H1,000mm | ||
備考
- 間仕切りの扉として使用する場合、冷凍室側温度が-35℃まで、前室側温度は-5℃までとしてください。( 前室側に設置 )
- 庫外側ハンドルはオプションです。
- 駆動部に結露する条件では使用できません。
仕様
- 表面材
-
- カラー鋼板
- カラーアルミ（※1）
- ステンレス
- 塩ビ鋼板
- 芯材
-
硬質ポリウレタンフォーム
- 入り口枠
-
高強度発泡樹脂枠
- カラーアルミと他の表面材との組み合わせでは製作できません。
リニア部製品仕様
| 全体 | 電源・電圧 | AC100V±10% 50・60Hz | |
|---|---|---|---|
| 使用温度範囲 | -5℃〜40℃ | ||
| 消費電力 | 最大1.1kW/待機電力9.2Wh | ||
| 制御方式 | マイコン制御 | ||
| モーター種類 | 磁石可動型リニアDCモータ | ||
| 機能 | ドア起動方法 | 専用スイッチ又はアシスト | |
| ドア動作 |
|
||
| ドア作動範囲 | 全開/半開（オプション） | ||
| 挟まれ防止機能 | マイコン制御による挟まれ検知 | ||
| エンジン保護機能 | マイコン制御によるモーターコイル発熱検知 | ||
| 異常開放防止機能と 閉じ込められ防止機能 |
通常の開閉操作以外でドアが開放された場合、 約10分後に約100mm開口幅を残して自動閉鎖 |
||
| 操作部 | ボリューム調整 | 開速度 | 0.2m/sec〜0.5m/sec（出荷時0.5m/sec） |
| 閉速度 | 0.2m/sec〜0.5m/sec（出荷時0.2m/sec） | ||
| 半開位置 | 600〜1,500mm設定可能（出荷時600mm） | ||
| スイッチ起動 | 全開 | 全開操作 | |
| 半開 | 半開操作（オプション） | ||
専用オプション
スイッチ

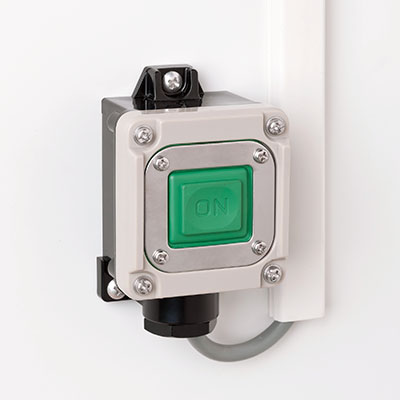

| 名称 | 押しボタン スイッチ |
非接触スイッチ （光線可変タイプ） |
タッチスイッチ | 無目センサー | 非接触スイッチ （マジックスイッチ） |
|---|---|---|---|---|---|
| スイッチ一覧 |
|
|
|
|
|
| メーカー | 春日電機 | HOTORON | OPTEX | OPTEX | BEAジャパン |
| 型式 | WBST 221 ON | PF-R5 | OW-503T | OA-215V | MAGIC SWITCH J |
